機能
電磁波の伝搬やマイクロ波装置の周波数領域有限要素法シミュレーション
解説

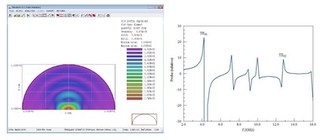

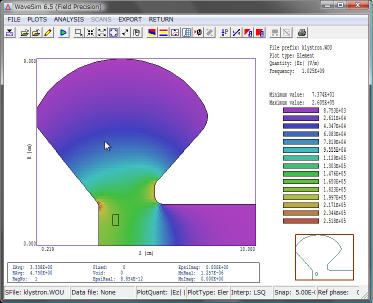

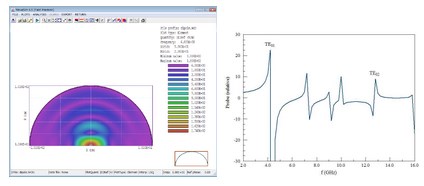

WaveSimによるクライストロンキャビティの共振モードの計算
WaveSim は二次元構造における電磁波のモデルを作成し、共振空洞や導波管の共振モードや電磁波散乱の解析（シミュレーション）を行うソフトです。
自由空間をシミュレートする、高性能な吸収境界を実装しています。WaveSim では近接界、遠方界両方の解析を行い、抵抗や不完全な応答に伴う吸収も計算できます。
このソフトはレーダーや電磁両立性(EMC)、通信、マイクロ波装 置、そして教育にと広くご利用頂けます。
(Meshが付属。Windows対応)
特徴
- 分かりやすく、すぐに実行可能な例題の付いたマニュアル（現在英語のみ）
- 最適化した疎行列反転計算による直接的な周波数領域の解析
- 電流源、境界、各材料の領域を合計127個まで定義可能
- 物質、空洞壁中の磁場エネルギー、電力散逸の自動解析
- 誘電率や透磁率の虚数部分によって素材による吸収を表示
- 構造の共振点を自動マッピング
- 動的メモリー配置によって数百万要素の計算が標準的なPCで可能
- 強力なプロット機能により、電気力線や磁力線、振幅、その他の値がプロット可能
- テキスト形式でフォーマットされた出力ファイルにより、ユーザーアプリケーションや数学的解析プログラムへ容易に情報の受け渡しが可能
さらにWaveSimについて学ぶには
関連ブログ
解説およびチュートリアル
| Hollow-beam klystron design for the international linear collider | ilc_klystron.pdf |
| 2D/3D simulations of microwave heating in resonant cavities | microwave_heating_tutorial.pdf |
| Scattering simulations in inhomogenous volumes for scanning near-field optical microscopy | wavesim_scatter.pdf |
